ATOS繼電器接線全攻略:從端子識別到安全操作
發布日期:2026-02-13 點擊:4

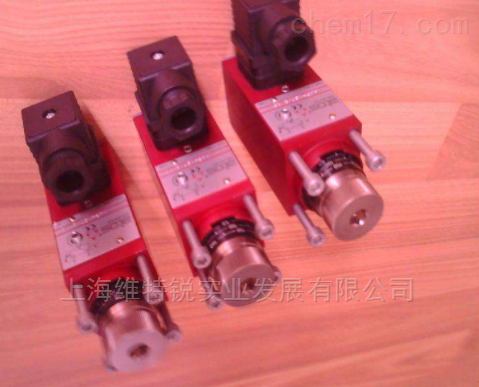

ATOS繼電器作為工業自動化控制中的關鍵元件,其接線正確性直接關系到整個系統的安全性與穩定性。本文旨在提供一套清晰、實用的接線指南,幫助工程師快速掌握從端子識別到負載連接的全流程操作規范。

一、端子識別:解碼接線邏輯
ATOS繼電器的接線端子通常分為控制端與負載端兩大模塊??刂贫素?fù)責接收來自PLC或控制器的指令信號,負載端則負責驅動執行機構。
1.控制端(線圈端)接線
控制端通常由兩個端子組成,用于連接控制電源。接線前必須確認線圈的額定電壓(如DC24V、AC220V)。對于直流(DC)繼電器,需嚴格區分正負極,通常端子標識為“+/-”或“A1/A2”;對于交流(AC)繼電器,接線不分極性,但需確?;鹁€(L)與零線(N)連接至對應端子。
2.負載端(觸點端)接線
負載端是連接被控設備的關鍵。ATOS繼電器觸點通常分為常開(NO)、常閉(NC)和公共端(COM)。
?、俪i_觸點(NO):未通電時斷開,通電后閉合。適用于需要通電后啟動設備的場景。
②常閉觸點(NC):未通電時閉合,通電后斷開。適用于需要斷電保護或緊急停止的場景。
?、酃捕耍–OM):作為觸點的公共連接點,通常連接電源或負載的輸入端。
二、接線步驟:規范操作流程
第一步:斷電操作
在進行任何接線操作前,必須切斷控制回路與主回路的電源,并使用萬用表確認端子無電壓,防止觸電或短路事故。
第二步:連接控制端
將控制信號線(通常來自PLC的輸出點或按鈕開關)連接至線圈端子。確保線徑符合電流要求,并使用壓線鉗或螺絲刀將線頭壓緊,防止虛接。
第三步:連接負載端
根據控制需求選擇觸點類型。若需通電后設備工作,則將負載電源線接至公共端(COM),負載線接至常開觸點(NO);若需斷電后設備工作,則接至常閉觸點(NC)。對于大功率負載(如電機),建議在回路中串聯熔斷器或斷路器進行過載保護。
第四步:檢查與測試
接線完成后,仔細檢查所有端子是否緊固,線頭有無裸露。確認無誤后,接通控制電源,觀察指示燈是否亮起,并測試負載端通斷是否正常。
三、安全注意事項
1.電壓匹配:嚴禁將高于額定電壓的電源接入線圈,否則將導致線圈燒毀。
2.電流容量:負載電流不得超過繼電器觸點的額定容量,否則觸點可能因過載而粘連或熔斷。
3.防干擾措施:在直流控制回路中,建議在線圈兩端并聯續流二極管,以吸收斷電時產生的反向電動勢,保護控制電路。
4.環境適應性:確保其安裝在干燥、通風、無腐蝕性氣體的環境中,避免因環境因素導致絕緣性能下降。
通過遵循上述接線規范,可以確保ATOS繼電器在工業自動化系統中發揮穩定、可靠的橋梁作用,實現小電流控制大電流的安全轉換。
